Bạn có biết tầm quan trọng của việc chọn dây điện theo công suất ra sao không? Hay cách để có một đường dây tại điện phù hợp? Đây là một yếu tố quan trọng trong việc thiết kế và xây dựng hệ thống điện. Giúp đảm bảo các thiết bị hoạt động đúng công xuất và tránh được những hư hỏng trong quá trình sử dụng.
Tầm quan trọng của việc lựa chọn tiết diện dây dẫn theo công suất
Trong thời đại mới này, một đất nước đang phát triển cũng sẽ mới mẻ theo từng năm, từng tháng, từng ngày, thậm chí từng giờ.
Sự mới mẻ đó kéo theo những nhu cầu tất yếu. Đó là nhu cầu về ăn mặc, ngủ nghỉ, hưởng thụ cuộc sống. Trong đó, nhu cầu về nhà ở, các khu công trình, các khu đô thị hóa ngày càng tăng cao.
Chính vì lẽ đó, việc đầu tư xây mới, hay nâng cấp cơ sở hạ tầng của những công trình này là rất quan trọng. Và việc lựa chọn tiết diện dây dẫn theo công suất sẽ giúp cải tạo hệ thống điện, phát triển hệ thống điện dân dụng phù hợp với nhu cầu thực tiễn trong các tòa nhà lớn.
Không những thế, việc tính toán sẽ tiết kiệm chi phí, an toàn cho người sử dụng, chúng ta còn có thể giảm thiểu tổn hao điện năng truyền dẫn.
=>Bạn đang tìm dịch vụ lắp đặt điện nước uy tín
Chọn kích cỡ dây dẫn điện theo công suất
Chọn đúng kích thước dây dẫn theo công suất không những đảm bảo an toàn khi sử dụng mà còn giúp tiết kiệm kinh phí. Có nhiều người chọn theo kinh nghiệm dẫn đến chọn thiếu sẽ dẫn đến cháy chập rất nguy hiểm. Có nhiều người chọn thừa kích thước dây dẫn đến rất lãng phí và tốn kèm, thi công khó khăn.
Trên mỗi thiết bị điện dân dụng hay công nghiệp, đều có các trị số về công suất cũng như nguồn điện sử dụng. Công suất có đơn vị là W (Woat) hoặc kW (Kilô-Woat) hoặc HP (Horse Power- Sức ngựa). Nguồn điện dân dụng hay công nghiệp thường được sử dụng là nguồn điện 1 Pha hay 3 Pha.
Vậy áp dụng theo công thức sau, chúng ta sẽ chọn được tiết diện dây cũng như loại dây tương ứng cho thiết bị.
Đối với dòng điện 1 Pha: P=U . I . Cosφ (1)
Đối với dòng điện 3 Pha: P= . U . I . Cosφ (2)
Trong đó: P: Công suất thiết bị (w)
U: là hiệu điện thế sử dụng, một pha là 220 hoặc ba phá là 380 (V)
I: Cường độ dóng điện (A)
Cosφ: Hệ số công suất, được lấy giá trị bằng 0.8 ~ 0.85
Áp dụng công thức trên đối với các thiết bị điện, ta sẽ tính ra được dòng I của thiết bị.
Ở 1 số thiết bị có thể thông số I này sẽ cho sẵn.
Tiết diện dây sẽ phụ thuộc vào dòng I này.
Ta có thể áp dụng công thức: S = I/J (3)
Trong đó:
S: là tiết diện dây dẫn, tính bằng mm2
I: dòng điện chạy qua mặt cắt vuông, tính bằng Ampere (A)
J: mật độ dòng điện cho phép (A/mm2)

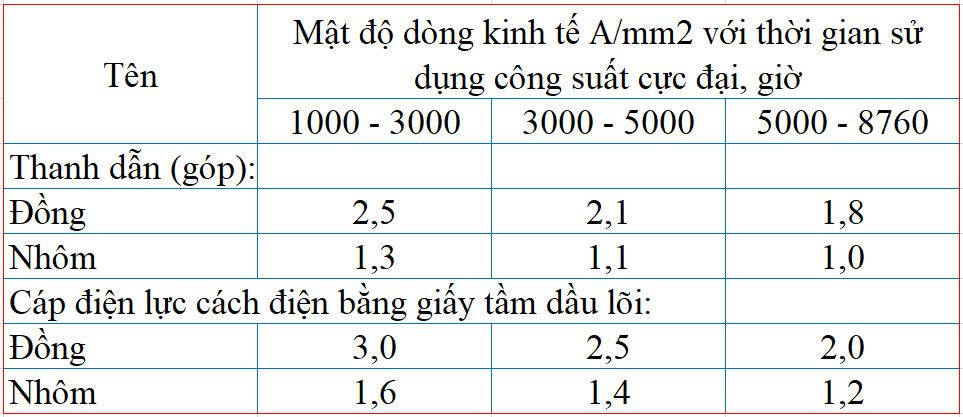

Dưới đây là bảng mật độ dòng điện kinh tế:
Áp dụng các công thức trên, chúng ta có thể tính ra được tiết diện dây dẫn và chọn được loại dây phù hợp với thiết bị cần cấp nguồn.
Dưới đây là 1 ví dụ cụ thể về cách chọn dây cấp nguồn cho đèn chiếu sáng.
Ví dụ có 1 bóng đèn tuýp với công suất 30W.
Vậy áp dụng công thức số (1), sẽ tính được dòng điện I= 0.16 (A).
Do chúng ta sử dụng dây đồng nên Mật độ dòng điện J theo công thức (3) sẽ là 2.5
Vậy S tiết diện dây cần cấp nguồn cho bóng đèn này phải lớn hơn hoặc bằng 0.065 mm2.
Từ trên ta chọn dây cấp nguồn cho thiết bị.
